催化燃烧装置催化燃烧炉内部结构

催化燃烧装置催化燃烧炉内部结构

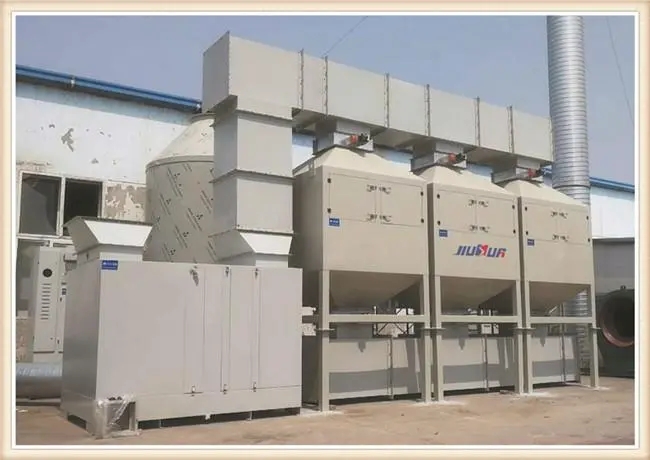

催化燃烧装置主要由换热器、预热器、催化反应器和烟气净化烟囱组成。在催化剂的效果下，有机废气可以在较低的着火温度下进行无焰燃烧，然后氧化成CO2和H20，一起释放出很多的热量。催化剂是催化燃烧技能的中心。工业催化剂由活性组分、助剂和载体组成。活性组分及其散布、粒径和催化剂载体对催化剂的催化效果和寿数有很***影响。VOCs燃烧催化剂的活性组分可分为贵金属氧化物和非贵金属氧化物。

催化燃烧装置的催化燃烧炉是专门用于活性炭吸附饱和后的解吸。解吸装置选用热风吹扫法解吸吸附剂。解析后的有机废气直接进入催化燃烧炉。在催化剂的效果下，有机物在较低的温度下被彻底氧化，转化为无害的二氧化碳和水，合格的气体在烟囱后排入***气。

温度低于30℃，避免烫坏操作者，节约能源。面料和外壳有碳钢制成。催化燃烧装置的催化燃烧炉内部结构选用10mm厚的碳钢板焊接而成。将电热管和催化剂至于内部，并加150mm外保温层和2mm厚铁板，确保外外表低于30℃。催化燃烧装置由内罐和外壳组成。内外壳填充保温材料，确保炉膛外部温度转移到未经处理的低温有机废气中，使热能得到充分利用，节约能源。催化燃烧装置增加管式热换器，燃烧后的高温气体通过热换器。

利用催化剂的效果，下降氧化反应温度，加速化学反应速度，将废气预热到200~400℃燃烧，不需要太长时刻和较高的温度条件，有机废气中的有机物能敏捷分解为二氧化碳和水，然后抵达净化的意图，称为催化燃烧。
